SQLD / 과목 1 / 제 1장 데이터 모델링의 이해 / 관계의 개념

1. 관계의 개념

엔터티의 인스턴스 사이의 논리적인 연관성으로서 존재의 형태로서나 행위로써 서로에게 연관성이 부여된 상태



관계의 페어링

관계는 엔터티 안에 인스턴스가 개별적으로 관계를 가지는 것(페어링)이고 이것을 집합으로 관계를 표현한다는 것

엔티티 내에 인스턴스와 인스턴스사이에 관계가 설정되어 있는 어커런스를 관계 페어링이라 한다.



2. 관계의 분류

UML(Unified Modeling Language)에는 클래스다이어그램의 관계 중 연관관계(Association)와 의존관계(Dependency)가 있다. 이 둘의 차이는 연관관계는 항상 이용하는 관계로 존재적 관계에 해당하고 의존관계는 상대방 클래스의 행위에 의해 관계가 형성될 때 구분하여 표현한다.



연관관계 표현방법

실선으로 표현되고 소스코드에서 멤버변수로 선언하여 사용



의존관계 표현방법

점선으로 표현되고 행위를 나타내는 코드인 Operation(Method)에서 파라미터 등으로 이용할 수 있도록 되어 있다.



3. 관계의 표기법

• 관계명(Membership) : 관계의 이름
• 관계차수(Cardinality) : 1:1, 1:M, M:N
• 관계선택사양(Optionality) : 필수관계, 선택관계

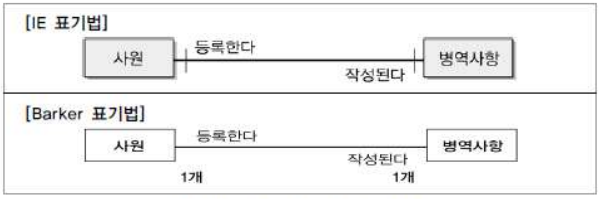

관계명

엔터티에서 관계가 시작되는 편을 관계시작점(The Beginning)이라 부르고 받는 편을 관계끝점(The End)이라고 부른다.

관계 시작점과 끝점 모두 관계이름을 가져야 하며 참여자의 관점에 따라 관계이름이 능동적(Active)이거나 수동적(Passive)으로 명명된다.

• 애매한 동사를 피한다.
• 현재형으로 표현한다.



관계차수

두 개의 엔터티간 관계에서 참여자의 수를 표현하는 것

• 1:1(ONE TO ONE) 관계



• 1:M(ONE TO MANY) 관계



• M:M(MANY TO MANY) 관계



관계선택사양

• 필수참여 관계 → 지하철출발과 지하철문 닫힘
• 선택적인 관계 → 지하철출발과 지하철방송

4. 관계의 정의 및 읽는 방법

관계 체크사항

• 두 개의 엔터티 사이에 관심 있는 연관규칙이 존재하는가?
• 두 개의 엔터티 사이에 정보의 조합이 발생되는가?
• 업무시술서, 장표에 관계연결에 대한 규칙이 서술되어 있는가?
• 업무기술서, 장표에 관계연결을 가능하게 하는 동가(Verb)가 있는가?

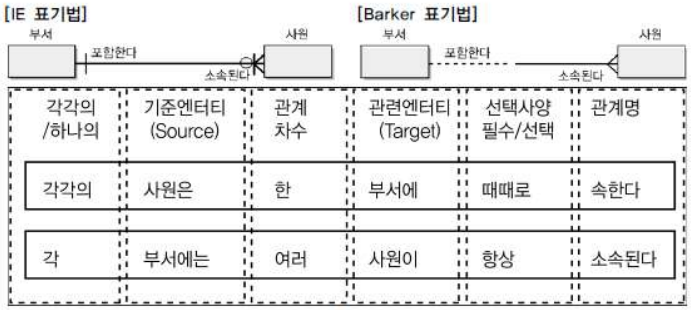

관계 읽기

• 기준(Source) 엔터티를 한 개(One) 또는 각(Each)으로 읽는다.
• 대상(Target) 엔터티의 관계참여도 즉 개수(하나, 하나이상)를 읽는다.
• 관계선택사양과 관계명을 읽는다.
